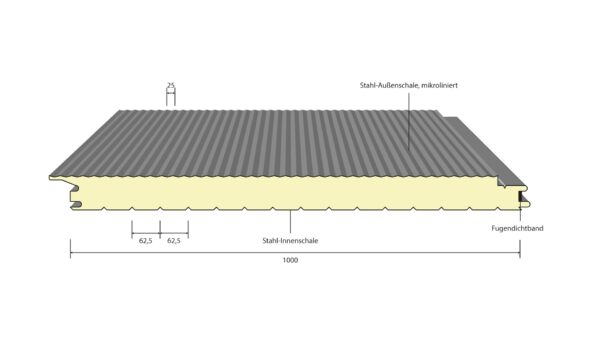

Brandschutzwand verdeckte Verschraubung MIWO-VV-NO
Luftschalldämmung Rw ≈ 29 – 30 dB
Wärmeleitfähigkeit λ=0,044 W/mK nach DIN 4108 bzw. DIN EN 13165
- Ausgezeichnete Wärmedämmung
- Dauerhaft dicht bei Regen, Wind und Schnee
- Deckschalen aus bandverzinktem und beschichtetem Stahl
- Farbige Gestaltungsmöglichkeiten
- Guter Schallschutz
- Hervorragender Korrosionschutz
- Lange Lebensdauer
- Montagefertig
- Nahezu wartungsfrei und wertbeständig
- Solide gegen Sogeinwirkung befestigt
Hochwertige Markenqualität
Verfügbare Ausführungen
Einige Profilbleche sind in einer bestimmten Blechstärke und einer bestimmten Farbe bereits vorrätig.
Sie können bei ihrer gewünschte Ausführung über die Farbauswahl prüfen, in welchen Farben Ihr Profilblech auf Lager ist.
| Gesamthöhe (mm) | U-Wert W/qm K (ohne Fuge) | Gewicht (kg/m²) | Hinweis | |||
|---|---|---|---|---|---|---|
| 60 | 0,71 | 17 |
Länge:
mm
–+
|
|||
| 80 | 0,54 | 19,5 |
Länge:
mm
–+
|
|||
| 100 | 0,43 | 21,7 |
Die maximale Stützweite für eine Feuerwiderstandsfähigkeit von EI 30 liegt gemäß Brandschutzzulassung und vertikaler Verlegung bei 4.000mm Die maximale Stützweite für eine Feuerwiderstandsfähigkeit von EI 60 liegt gemäß Brandschutzzulassung und vertikaler Verlegung bei 3.000mm |
Länge:
mm
–+
|
||
| 120 | 0,36 | 23,9 |
Die maximale Stützweite für eine Feuerwiderstandsfähigkeit von EI 30 und EI 60 liegt gemäß Brandschutzzulassung und vertikaler Verlegung bei 4.000mm Die maximale Stützweite für eine Feuerwiderstandsfähigkeit von EI 90 liegt gemäß Brandschutzzulassung und vertikaler Verlegung bei 3.000mm Die maximale Stützweite für eine Feuerwiderstandsfähigkeit von EI 30, EI 60 und EI 90 liegt gemäß Brandschutzzulassung und horizontaler Verlegung bei 5.000mm |
Länge:
mm
–+
|
||
| 150 | 0,29 | 27,2 |
Die maximale Stützweite für eine Feuerwiderstandsfähigkeit von EI 30 und EI 60 liegt gemäß Brandschutzzulassung und vertikaler Verlegung bei 4.000mm Die maximale Stützweite für eine Feuerwiderstandsfähigkeit von EI 90 liegt gemäß Brandschutzzulassung und vertikaler Verlegung bei 3.000mm Die maximale Stützweite für eine Feuerwiderstandsfähigkeit von EI 30, EI 60 und EI 90 liegt gemäß Brandschutzzulassung und horizontaler Verlegung bei 5.000mm |
Länge:
mm
–+
|
||
| 200 | 0,22 | 32,7 |
Die maximale Stützweite für eine Feuerwiderstandsfähigkeit von EI 30 und EI 60 liegt gemäß Brandschutzzulassung und vertikaler Verlegung bei 4.000mm Die maximale Stützweite für eine Feuerwiderstandsfähigkeit von EI 90 liegt gemäß Brandschutzzulassung und vertikaler Verlegung bei 3.000mm Die maximale Stützweite für eine Feuerwiderstandsfähigkeit von EI 30, EI 60 und EI 90 liegt gemäß Brandschutzzulassung und horizontaler Verlegung bei 5.000mm |
Länge:
mm
–+
|
||
Produktübersicht
Eigenschaften
-
Gewichtn. v.
-
Material
Stahl
-
Kernmaterial
Mineralwolle
-
Breite (mm)
1000
-
Maximallänge (mm)
25000
-
Blechdicke (mm)
0.60
-
Blechdicke innen (mm)
0.60
-
Gesamthöhe (mm)
100, 120, 150, 200, 60, 80
-
U-Wert W/qm K (ohne Fuge)
0.218, 0.29, 0.362, 0.433, 0.539, 0.713
-
Innenlinierung Standard
S
-
Außenlinierung
E, M
-
Einsatzzweck
-
Anwendungsbereich
Wand
